一、概述

RN—TH系列是一款具有双路显示和控制的智能型温湿控制器，采用先进微处理器技术，选用国外进口高精度温湿度传感器、6位LED数码管显示，设计上采用多重隔离和保护技术，抗干扰能力强，可靠性高，测量精确稳定，信号输出时启动相应的负载加热或除湿或者降温。主要用于中高压开关柜、端子箱、环网柜、箱变等设备内部温度和湿度的调节控制。可有效防止因低温、高温造成的设备故障以及受潮或结露引起的爬电、闪络事故的发生。

二、 技术参数

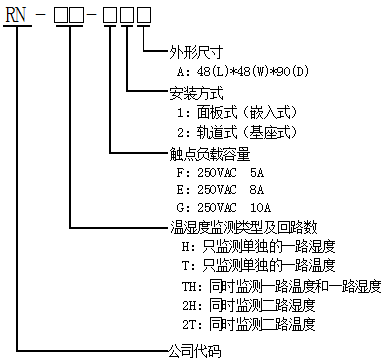

三、 型号定义

四、 安装方式及端子接线图

安装结构可分为嵌入式（面板式），基座式（轨道式）。相应结构的端子接线

图如下：

注：L1表示湿度负载（接加热器），L2表示温度负载（接风机）。

当为嵌入式结构时，两个备用端子可外扩接报警输出接点，客户可选。

五、 尺寸图

1、嵌入式安装结构尺寸图

2、轨道式基座置入35mm导轨中，安装结构尺寸图如下：

3、传感器安装及说明：

温湿度传感器为一体式，采用M3螺丝固定式安装（孔中心间距36mm，孔径Φ3.5mm）或35mm导轨安装。外壳尺寸：65X45X28.5 mm（长X宽X高）

一体式传感器外形及尺寸：

六、 产品工作和使用说明

1、 手动控制

在正常工作状态下，按住右方向键大于 3秒以上，装置进入手动加热状态,加热指示灯亮，排风功能关闭；按住上方向键大于 3 秒以上，装置进入手动排风状态，指示灯亮，加热功能关闭。为了安全考虑，手动加热或排风启动后约半小时或在手动状态下再次长按碰触该对应按键后，对应其手动加热或者排风功能将关闭，装置进入自动测控状态。

2、 测量

在测量状态下，数码管可同时显示当前测试温度和湿度值。

3、 控制

出厂默认设置：

湿度为85%启动加热器， 70%关闭加热器（回差值15%）

温度为5℃启动加热器， 15℃关闭加热器（回差值10℃）

温度为45℃启动风机，  37℃关闭风机  （回差值8℃）

当环境的湿度或温度值满足预先设置的工作条件时，启动加热器或风扇，同时对应的指示灯点亮，当传感器发生故障，没有按条件工作时，相应的报警指示灯点亮，LED数码全部显示小写字母u,以示告警，见下图：

回差值：温湿度控制过程中，执行部件（加热器或风扇）启动工作时的温度或湿度值与停止工作时的温度或湿度值之差称为回差值。

具体情况如下：

1) 当设备环境温度高于设定温度上限时，装置启动外部降温设备（风机等）开始排风降温，此时装置面板上的排风绿色灯将会点亮，表示排风启动。当温度降至（上限温度设定值减去温度回差值）时，控制器停止降温。

2) 当设备环境温度低于设定温度下限时，装置启动外部升温设备（加热器）开始升温，此时装置面板上的加热绿色灯将会点亮，表示加热启动。当温度升至（下限温度设定值加上温度回差值）时，控制器停止升温。

3) 当设备环境湿度超过上限，且环境温度较高时（大于上限温度设定值时），逻辑判断采用先降温，启动风机等，后加热，启动加热器，为节能，同时只启动一路负载工作，直至温度正常，湿度低于（（湿度设定值减去湿度回差值）值以下。

4) 当设备环境湿度超过上限，且环境温度较低时（小于上限温度设定值时）采用加热除湿，直至湿度低于目标值（湿度设定值减去湿度回差值）以下。

七、系统设置模式

进入/退出系统设置模式：

进入系统：在正常情况下，控制器处于正常测控工作状态，此时按下 Enter确认键，进入主菜单，上栏LED显示PSd,下栏000闪烁显示，要求输入密码，（密码错误也能进入察看原设置密码，参数等，但不能进行更改操作，必须为正确密码才能进行参数更改操作）密码默认为001，见下图一:

图上面板自左至右起，第一个键为向上键（递增），第二个键为向右键，按向右键右移到第三位按向上键后改为001后按确认键后进入三个子菜单，触碰向上，向右键，上栏LED分别显示为如下图二，三，四图显示的T（包含温度设置），H（包含湿度设置），OTH（包含了密码及出厂默认参数设置），

菜单T按确认键进入后，上栏显示TH（代表温度上限），下栏显示45，代表温度上限参数为45摄氏度，见下图五，在此界面可按确认键后进入数值闪烁状态，按向上键使数字递增，向右键选择移位来修改参数，更改完成后再次按确认才能保存（以下参数修改方法与此步骤一样）。

THr代表温度上限的回差值设定，默认为8摄氏度，见下图六。

TL代表温度下限设置，下栏LED显示默认为正5摄氏度，正负号选择可设，负号表示零下摄氏度，见下图七.

TLr代表温度下限回差值设置，默认为10摄氏度，见下图八.

若需要修改，设置完毕后按确认键保存并按菜单键返回上一级菜单，按向上键或向右键挪移到其中H菜单并进入，其Hd子菜单,下行LED显示85，代表相对湿度上限为85%（出厂默认值），见下图九，用户也可自行修改。

Hdr子菜单，下行显示15，代表回差值为15%，见下图十，用户可修改。

参数设置完毕后按确认保存并按菜单键返回上一级菜单，按向上键或向右键移位到OTH菜单，按确认键进入，其中PSd代表密码设置，默认为001，见下图十一，用户可自行修改。

rES菜单代表恢复出厂默认设置，按确认键进入其中菜单后，下行数码显示的no表示保护自定义设置，不恢复默认设置，按向上键切换到yES选项，表示恢复出厂设置，需要恢复出厂默认设置则选择yES按确认键。见下图十二。

（注：温度下限设定值加上温度回差值的总值必须小于温度上限设定值，温度上限设定值减去其回差值的总值必须大于温度下限设定值，否则设定无效，无法保存设置的数据）。

退出系统：回到选项子菜单后按Menu菜单 键则可退出系统设置模式，回到正常工作状态。在菜单设置模式下不操作按钮，1分钟后自动返回正常工作状态，处于参数修改状态的而未按确认键保存的参数则不会保存。

八、 使用注意事项

1．每台产品包括套件：主设备1件，传感器1只，说明书1本

2．在仔细阅读使用说明书的前提下，确保您的接线正确，切勿在通电的情况下进行接线，不允许连接超负荷执行设备。

3．信号线应尽量短，需较长的信号线时应采用屏蔽线，屏蔽层接大地，尽量避开有强干扰的设备线，不能户外无防护安装。

4．试验湿度监控单元：在自动状态下，可用湿度发生器或者用口哈气，接近传感器 5 秒左右，监控器上指示灯亮、负载开始工作；远离水汽，指示灯灭、负载停止工作，表面湿度传感器工作正常。手动状态时，监控器上湿度指示灯亮、负载开始工作。

5．试验温度控制功能：在自动状态下，把传感器放置在温控试验箱内，使试验箱内的温度到对应的启控点温度，或者手动设置温度上限参数低于当前室温或者手动设置温度下限参数高于当前室温，则装置面板上的排风指示灯亮或者加热指示灯亮，驱动对应负载开始工作；升温型在温度升高时（超过回差点），降温型在温度降低时（超过回差点），指标灯灭，负载停止工作，表明温度控制功能正常。

九、 配套负载

我们推荐使用：AC220V/50HZ

1． 电加热器：一种为DJR型（铝合金型），一种为DJB型（硅橡胶型），功率50W，75W，100W，150W，200W，300W。

2． 风扇，功率，体积根据需要自定。

加热器部分技术指标

加热器选型表

十、 技术与服务

1.用户收到产品后，对产品附件进行核实，本产品包括：温湿度控制器、温湿度传感器（可根据客户要求配置） 、使用说明书等。

2. 产品自售出当日起，本产品提供一年保修服务。

3. 若在使用本产品过程中出现问题，请勿自行对产品进行拆卸或维修，请及时与本公司取得联系，并在技术人员的指导下解决您所遇到的问题。

4. 若功能上不能满足您的要求，欢迎来电，我司可为您特殊定制您所需要的功能

十一、 产品订购

用户根据需求，须在订货单中注明以下事项：

1．产品型号、数量、湿度传感器引线长度（标准配置2.5 米） ；

2．产品安装方式、驱动负载功率；

3．收货单位、收货人、地址、邮编等；

4．货运方式：邮件、铁路快件或者其他方式；

5．开具增值税票应填写项目。
